一、什么是電纜的曲折半徑

電纜在制作出產、運送和裝置施工過程中，總要自動或被迫接受曲折。電纜在曲折時其曲折程度的巨細直接與電纜的曲折半徑相關。

電纜的曲折半徑：一般情況下，咱們把曲折的電纜近似看做一段圓弧，圓弧地點圓的半徑即為此曲折狀態下電纜的曲折半徑。

電纜的最小曲折半徑：因?yàn)殡娎|資料和結構特性的原因，電纜接受曲折有必定的極限，該極限下的電纜曲折半徑，即為電纜的最小曲折半徑。

二、電纜曲折半徑過小對電纜的影響

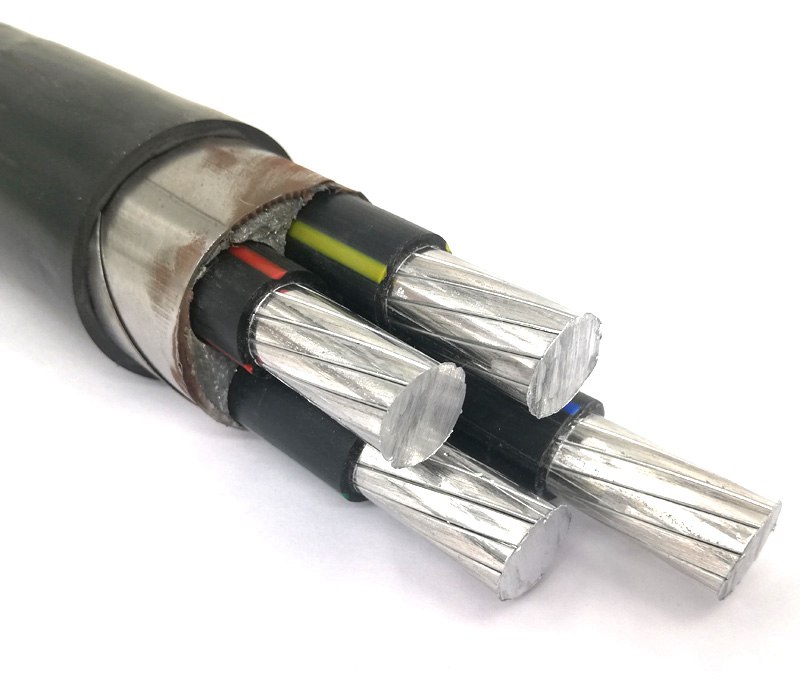

曲折對導體的影響：電纜導體由多根單芯導線以必定節距絞合而成，在導體制作過程中導體的單線根數和節距巨細決議了導體曲折時的穩定性，過大的曲折將導致導體的松懈和突起，直接影響導體外層半導電層和絕緣層的功能。

曲折對絕緣的影響：當電纜以必定曲折半徑曲折時，在曲折處的絕緣將會產生拉伸變形。當曲折超越答應最小曲折半徑時，或許導致絕緣損害。

曲折對金屬屏蔽的影響：一般中壓電纜選用銅帶屏蔽，當電纜曲折過大時，引起金屬帶起皺或卷邊，簡單導致絕緣損害。

三、不同標準中電纜曲折半徑的差異

1.電線電纜制作標準

①GB 12706-2008 《35kV及以下塑料絕緣電力電纜》

表1 電纜最小答應曲折半徑

②GB 9330-88《塑料絕緣操控電纜》

無鎧裝電纜，應不低于電纜外徑的6D；鎧裝或銅帶屏蔽電纜，應不低于電纜外徑的12D；屏蔽軟電纜，就不低于電纜外徑的6D。

注：D為電纜外徑。

2. GB 50303-2015《修建電氣工程施工質量檢驗標準》

電纜橋架轉彎處的曲折半徑，不小于橋架內電纜最小答應曲折半徑，電纜最小答應曲折半徑見表2。

表2 電纜最小答應曲折半徑

3.GB 50054-95低壓配電設計標準

依據GB 50054-95低壓配電設計標準中第5.6.39條，電纜敷設的曲折半徑與電纜外徑的比值，不該小于表3的規則。

表3 電纜曲折半徑與電纜外徑比值

注：①表中未說明者，包含鎧裝和無鎧裝電纜；②電力電纜中包含油浸紙絕緣電纜（不滴流電纜在內）和橡塑絕緣電纜，其它電纜指操控信號電纜等。
